부스바 CNC 가공기

⚙️ 제품명

부스바 CNC 가공기

Busbar CNC Processing Machine

📌 제품 개요

부스바 CNC 가공기｜절단·펀칭·절곡 자동화로 작업 효율을 높이다

​

전기 판넬, 배전반, 전력 설비 제작 현장에서

부스바 가공의 정확도와 작업 속도는 전체 공정 효율을 좌우합니다.

기존에는 절단·펀칭·절곡 작업을 각각 수작업 또는 개별 장비로 진행해

시간 소요와 오차 발생이 잦았지만,

최근에는 부스바 CNC 가공기를 도입해

3가지 공정을 한 번에 자동화하는 현장이 빠르게 늘고 있습니다.​

🔍 부스바 CNC 가공기란?

​

부스바 CNC 가공기는

구리(Copper) 및 알루미늄(Aluminum) 부스바를 대상으로

👉 절단 / 펀칭 / 절곡(벤딩) 작업을

👉 하나의 장비에서 자동으로 수행하는 산업용 CNC 설비입니다.

CNC 제어 방식을 적용해

• 작업 치수 오차 최소화

• 반복 생산 시 동일한 품질 유지

• 작업자 숙련도에 따른 품질 편차 감소

가 가장 큰 장점입니다.

⭐ 주요 기능 정리

① 정밀 절단

• 설정한 길이값 그대로 자동 절단

• 반복 생산 시 치수 오차 최소화

• 깔끔한 절단면으로 후가공 감소

​

② 펀칭 가공

• 다양한 규격의 홀 가공 가능

• 금형 교체로 여러 형태 대응

• 배전반·판넬 제작에 최적

​

③ 절곡(벤딩) 작업

• 정확한 각도 제어

• 일정한 각도 유지로 조립 정확도 향상

• 수작업 대비 불량률 감소

🚀 부스바 CNC 가공기 도입 효과

​

✔ 작업 속도 향상

✔ 인건비 절감

✔ 가공 품질 균일화

✔ 작업자 피로도 감소

✔ 생산성 안정화

특히 전기 판넬·수배전반·변전 설비 제작 업체에서는

부스바 가공 공정의 병목 현상을 크게 줄일 수 있습니다.

🏭 이런 업체에 추천드립니다

​

• 전기 판넬 / 배전반 제작 업체

• 전력 설비 전문 제조사

• 반복적인 부스바 가공이 많은 공장

• 수작업 품질 편차로 고민 중인 현장

• 생산량 확대를 고려 중인 업체

🧩 제품 상세 특징

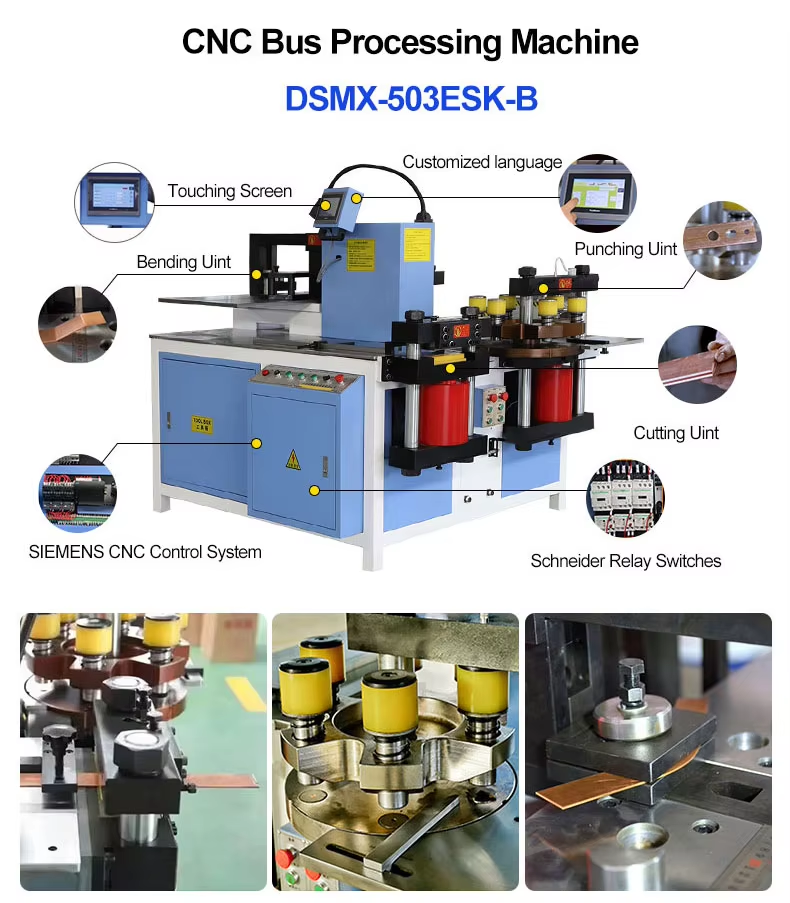

• 3-in-1 구조 : 펀칭 · 절단 · 절곡 통합 설계

• 고정밀 제어 : Siemens PLC 적용

• 벤딩 정확도 ±1°

• 반복 정밀도 ±0.3°

• 고출력 성능

• 펀칭력 : 300KN

• 절단력 : 500KN

• 컴팩트 설계

• 크기 : 1890 × 1350 × 1400mm

• 구동 : 3 × 4kW

• 안정적인 프레임 구조

• 작업자 안전을 고려한 보호 설계

• 유지보수 편의성 강화

🧱 가공 스테이션 구성

■ 절단 스테이션

• 이중 기둥 + 이중 블레이드 전단 구조

• 상·하 나이프 수직 배치 → 절단면 평탄, 버 최소화

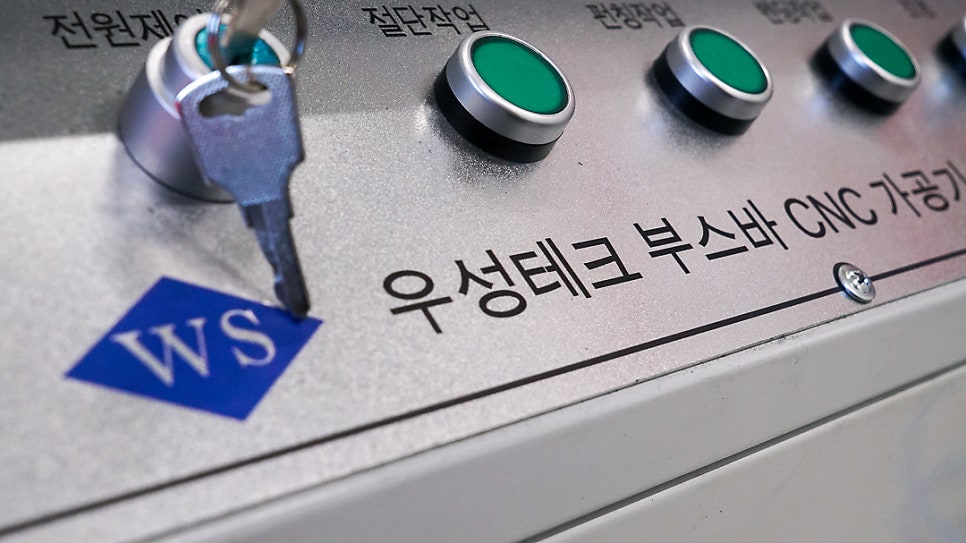

• 풋스위치 + 버튼형 리미트 스위치 2개 적용

​

■ 펀칭 스테이션

• 6구 금형 턴테이블 구조 (CNC 정밀 가공)

• 금형 교체 최소화 → 작업 효율 향상

• 표면 손상 없는 정밀 펀칭

• 다양한 전문 금형 호환

​

■ 벤딩 스테이션​

• 닫힌 구조 → 균일한 압력 전달

• 수평 · 수직 · U자 절곡 가능

• 각도·소재 두께 입력 시 자동 굽힘

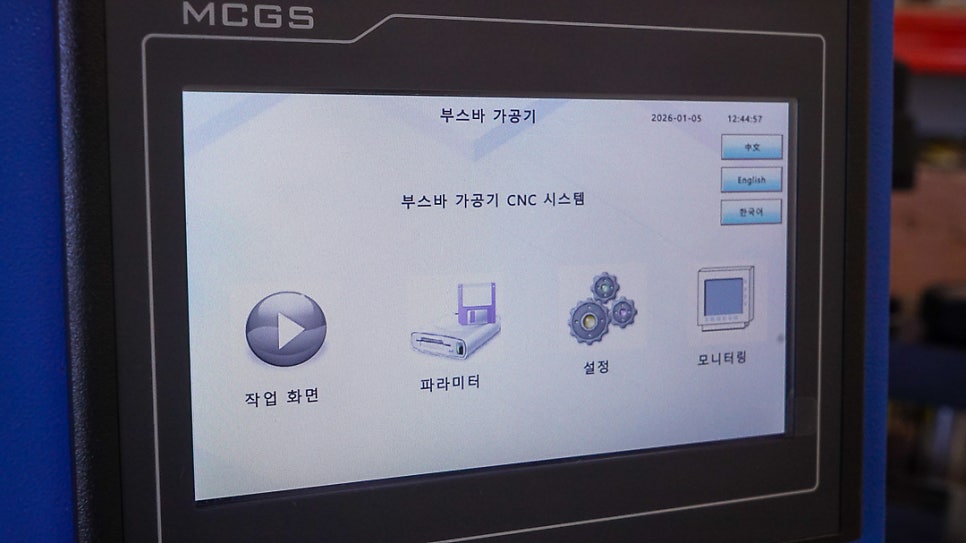

• Siemens PLC 기반 고정밀 제어

🔩 기본 금형 구성

※ 맞춤형 금형 추가 제작 가능​

💰 가격 정보 (부가세 별도)

🏷 제품 상태

• 새제품

🚚 거래 및 상담 안내

• 거래 방식 : 완불 후 무료 배송

• 상담 : 카카오톡 👉 nestron

​

📌 현장 조건(부스바 길이·두께·재질)에 맞춘 모델 추천 및 커스터마이징 상담 가능

언제든지 문의 주시면 가장 합리적인 솔루션을 제안드리겠습니

다.

​

​

​
